Описание

Обратные клапаны относятся к защитной трубопроводной арматуре. Устройства предотвращают механическое разрушение оборудования из-за гидравлических ударов, сбои в работе трубопроводных систем, падение давления на каком-либо из участков. Оснащение трубопровода обратным клапаном не дает жидкости идти в направлении, противоположном рабочему. Устройства этого типа устанавливают на системах водоснабжения после водомеров, перед водонагревателями, в главной магистрали канализации, после погружных насосов, установленных в колодце или скважине. Особенно важно наличие обратного клапана в системах с несколькими насосами. Например, система отопления для двухэтажного дома имеет минимум два замкнутых, независимых контура. На каждый из них ставится циркуляционный насос. Чтобы при их одновременной работе исключить взаимное влияние и ставят защитную арматуру. Материалом для изготовления защитной арматуры служат латунные, бронзовые, титановые сплавы, а также серый или ковкий чугун, углеродистые и нержавеющие стали. Необходимую герметичность обеспечивают уплотнители из каучуковой резины, полимерных материалов, наплавок из коррозионностойкой стали.При подборе устройства необходимо знать его основные параметры:

  • Диаметр, условный проход.
  • Уровень давления в системе.
  • Диаметр присоединительного патрубка.
  • Способ соединения клапана с трубопроводом.
  • Пропускную способность затвора.
  • Класс герметичности.
  • Температуру и характеристики транспортируемой среды.

Обратные клапаны в Екатеринбурге

Обратный клапан - принцип работы

Как работает устройство? Защитная арматура состоит из корпуса, ограничителя, пружины, штока. Принцип действия устройства:

  • Жидкость, поступающая внутрь корпуса под давлением, оказывает воздействие на затворный элемент и разжимает пружину, которая держит затвор закрытым.
  • Пока сила давления достаточно большая, пружина остается в сжатом состоянии, удерживая затвор открытым. Рабочая среда течет через пропускное окно в корпусе.
  • Когда давление снижается или падает, пружина возвращает затвор в исходное положение и не дает жидкости идти в другом направлении.

Виды обратных клапанов

Устройства различаются конструкцией, параметрами, массой, материалом.

  • Муфтовый пружинного типа. Корпус затвора - два цилиндра, соединенные резьбой. Механизм закрытия состоит из стального штока, двух тарельчатых затворов, прокладки. Запор открывается при повышении давления в системе, а при уменьшении давления затвор прижимается пружиной к седлу и перекрывает проходное окно.
  • Поворотный лепестковый. Запором служит подпружиненный элемент, по форме напоминающий лепесток. Ее поворотная ось располагается выше проходного окна. Под действием силы потока лепесток откидывает назад, проход открывается. Когда уровень давления падает ниже определенного уровня затвор опускается, закрывая отверстие. Чтобы избежать гидроударов устройства большого диаметра оснащают механизмом, который плавно опускает затвор вниз.

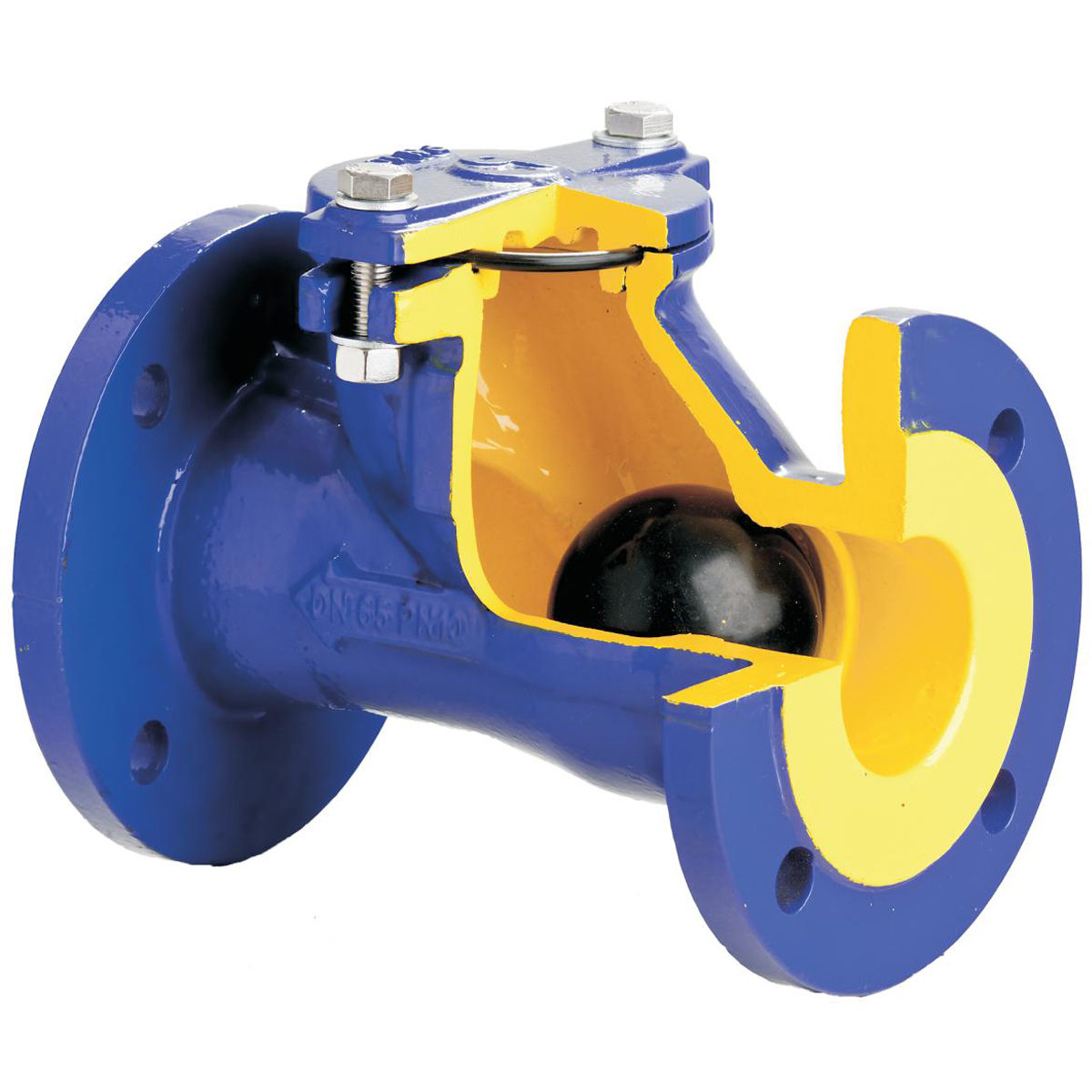

  • Шаровый. Затворный элемент в устройствах этого типа имеет круглую форму. Когда напор потока рабочей среды уменьшается затвор опускается и запирает проход. В движение он приводится таким же способом, при помощи пружины - открывается при сжимании и закрывается при разжимании.
  • Подъемный. Главным элементом является затвор, который меняет положение под давлением жидкой среды. Когда напор ослабевает затвор опускается на свое место и не дает потоку идти в другую сторону.

Обратный клапан - преимущества использования

К преимуществам использования защитных клапанов относится возможность стабилизации работы системы и минимальная вероятность ее завоздушивания. Изделия представляют собой разновидность арматуры защитного предназначения. Основное предназначение обратного клапана заключается в недопущении изменения движения жидкости или газа в системе. Его конструкция допускает пропуск рабочей среды в единственном направлении. Принцип действия при этом прямой, базирующийся на движении жидкости, при этом работа клапана осуществляется в автоматическом режиме. Обратные клапаны выступают в качестве эффективного инструмента защиты для различного оборудования, в том числе насосного, устанавливаемого в системе, а также защиты от потери передаваемой среды в случае образования течей или разрушений фрагментов трубопроводов. Чаще всего используется для построения узлов канализации. Свои функции клапан выполняет не только в процессе стандартной эксплуатации, но и при различных ситуациях аварийного характера, например, с потерей давления в определенной зоне трубопровода, способной привести к изменению к изменению направления движения жидкостей и несогласованности системы, способной привести к серьезным повреждениям оборудования. Теряет возможности блокировки обратного течения такой клапан только в случае физического разрушения. На сегодня на рынке кроме непосредственно обратных клапанов можно купить обратные затворы. Между собой они различаются исключительно отдельными конструктивными особенностями, в частности вместо золотника в затворе используется захлопка, конструктивно представляющая собой диск. Принципы же работы обоих изделий идентичные.

Где купить обратный клапан?

Чтобы купить обратные клапаны оптом или в розницу позвоните по телефону, указанному на сайте. Наши менеджеры помогут подобрать устройства с нужными характеристиками, сориентируют по срокам доставки, расскажут о скидках и выгодных предложениях.Компания СтальЭнерго-96 предлагает купить обратные клапаны по ценам завода-изготовителя. Доставка во все регионы России и страны СНГ, оплата наличными и безналичный расчет. На оптовые заказы делаем скидки. Ознакомиться со всем ассортиментом продукции, предлагаемой нашей компанией можно на главной странице. Особенно вас могут заинтересовать предохранительные клапаны.

Цена на обратный клапан ГОСТ 3326-86



Наименование Цена
Обратный клапан ДУ 10 ГОСТ 3326-86 300Р
Обратный клапан ДУ 100 ГОСТ 3326-86 418Р
Обратный клапан ДУ 15 ГОСТ 3326-86 310Р
Обратный клапан ДУ 150 ГОСТ 3326-86 430Р
Обратный клапан ДУ 20 ГОСТ 3326-86 320Р
Обратный клапан ДУ 200 ГОСТ 3326-86 442Р
Обратный клапан ДУ 25 ГОСТ 3326-86 330Р
Обратный клапан ДУ 250 ГОСТ 3326-86 454Р
Обратный клапан ДУ 300 ГОСТ 3326-86 466Р
Обратный клапан ДУ 32 ГОСТ 3326-86 350Р
Обратный клапан ДУ 350 ГОСТ 3326-86 478Р
Обратный клапан ДУ 40 ГОСТ 3326-86 358Р
Обратный клапан ДУ 400 ГОСТ 3326-86 490Р
Обратный клапан ДУ 50 ГОСТ 3326-86 370Р
Обратный клапан ДУ 65 ГОСТ 3326-86 382Р
Обратный клапан ДУ 80 ГОСТ 3326-86 394Р
