Фильтр грубой очистки для теплоносителя. Стальной корпус с фланцевым присоединением задерживает механические примеси (песок, окалину) в системах теплоснабжения.
Грязевик для системы отопления
При наполнении системы, транспортировке пара и воды по трубопроводам отопления и водоснабжения не исключено попадание нерастворимых частиц металла, ржавчины или песка. Загрязнения препятствуют свободному движению водных масс. Во избежание заторов, при монтаже системы устанавливают специальные устройства для улавливания механических примесей грязевики.
Принцип действия фильтра грубой очистки

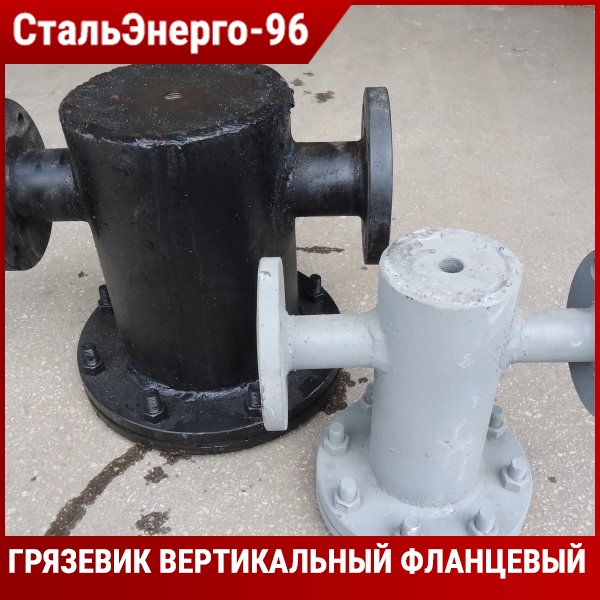

Грязевик вертикальный фланцевый состоит из корпуса в форме цилиндра. Стенки цилиндра имеют 2 фланца: на вход трубопровода и выход. На выходе установлен фильтр, который задерживает течение загрязнений. Отфильтрованный шлам оседает на дно грязевика и выводится: частично через расположенный у нижнего основания фланец или через дренажный патрубок.
Технические характеристики грязевика абонентского
Условное давление в сети для установки грязевика составляет 1,6 МПа. Максимально допустимая температура теплоносителя составляет 150°С.
Основные параметры грязевиков теплового пункта
| Условный проход, мм | Диаметр фланцев: вход/выход, мм | Габарит высоты, мм | Габарит ширины с фланцами, мм | Масса, кг |
| 32 | 32/32 | 300 | 345 | 15,0 |
| 40 | 40/45 | 360 | 16,3 | |
| 50 | 57/57 | 410 | 365 | 19,5 |
| 65 | 76/89 | 490 | 425 | 29,5 |
| 80 | 89/108 | 525 | 33,5 | |
| 100 | 108/133 | 620 | 525 | 62,2 |
| 125 | 133/159 | 690 | 70,5 | |
| 150 | 159/194 | 875 | 650 | 118,0 |
| 200 | 219/273 | 1105 | 850 | 267,0 |
| 250 | 267,0 |
Грязевики вертикальные фланцевые в типовом исполнении производятся из стали марок: Ст20, Ст3сп. Материал фильтрующей сетки из нержавеющей стали. Ячейка фильтра от 2,5 до 5 мм.
Установка фильтр грязевика:
- тепловых распределительных пунктах: подающую трубу и трубу-обратку;
- абонентские вводы горячего или холодного водоснабжения;
- участках обратного трубопровода, подающего возврат воды в котельную, для повторного подогрева и запуска в систему;
- водоприемниках, в качестве первичного фильтра перед очисткой воды;
- централизованные или автономные системы отопления в зданиях и на обогреваемых производственных площадях;
- в любые водопроводные сети, с соответствующей рабочей средой.
Системы, защищенные грязевиком для улавливания загрязнений, значительно увеличивают безаварийный срок эксплуатации котельных установок или трубопроводов.
Грязевик грубой очистки
Реализуем сертифицированное сантехническое оборудование. Компания СтальЭнерго-96 предлагает купить недорогие стальные грязевики вертикальные фланцевые, произведенные по ТУ 4923-011-05778974-2006. Предоставляем документы о гидравлических испытаниях и мероприятиях системы менеджмента качества. Организуем доставку заказа по городам России.
Чтобы оформить заказ, свяжитесь с менеджером по номеру телефона 8 (800) 777-18-96 или направьте заявку по электронной почте info@se-met.ru.
