Балка сварная

Балка сварная: характеристика

Балка сварная двутавровая производится в соответствии с требованиями, приведенными в следующих стандартах ГОСТ 26020-83, СТО АСЧМ 20-93. В качестве материалов при производстве таких изделий используются различные виды марочных сталей. Благодаря такому подходу удается получить продукцию высокой прочности и устойчивости к различным видам перегрузок, которая не подвержена воздействию усталостного разрушения. По своим свойствам и выдерживаемым нагрузкам данный вид товара является полным аналогом балок, получаемых при помощи процедуры горячего проката.

Таблица 1. Габаритные размеры и технические характеристики

Аналоги прокатной продукции	Габаритные размеры					Площадь поперечного сечения,см2	Масса 1 м.п., кг
	Н, мм	h, мм	S, мм	t, мм	В, мм
40Б1,40Б2, 44Б1, 45Б2, 50Б1, 50Б2, 50Б3, 55Б1, 55Б2, 60Б1, 60Б2, 70БС, 70Б1, 70Б2, 80Б1, 80Б2, 90Б1, 90Б2, 100Б1, 100Б2, 100Б3, 100Б4	396-1013	372-949	8-20	12-32	200-320	77,76-394,6	61,61-310,77
40Ш1(2), 45Ш1, 50Ш1(2,3,4), 60Ш1(2,3,4), 70Ш1(2,3,4), 80Ш1(2), 90Ш1(2), 100Ш1(2,3,4),	383-1013	355-949	10-20	14-32	300-320	119,5-394,6	94,37-311,33
40К1,40К2,40К3,40К4,40К5	394-429	358-357	12-25	18-36	398-400	186,24-377,25	147,2-297,71

После проведения сварочных работ представленная продукция проходит обязательную процедуру очистки. Удаляются брызги и неровности. Зачистка выполняется при помощи направленной струи стальной дроби. Она позволяет идеально подготовить поверхность изделий к последующему нанесению антикоррозийного покрытия. Появляется характерная шероховатость на поверхности. Благодаря такому эффекту значительно продлевается срок службы ЛКП и соответственно самой продукции.

Антикоррозийное покрытие различается по своему назначению:

• транспортировочная грунтовка;
• полная окраска изделия с применением качественных современных материалов.

Перед нанесением грунта и покраской изделия проходят процедуру удаления пыли с последующим обезжириванием.

Балка сварная двутавровая: технология изготовления

Для порезки заготовок листового металла применяются автоматические установки, которые управляются при помощи компьютерных программ. Данное оборудование позволяет выполнять раскрой листов, толщина которых находится в следующем диапазоне 6-100 мм. Технологическая точность установки ±1 мм. Скорость реза - 1 м/мин.

Также для изготовления деталей квадратной формы применяются гильотинные ножницы.

Порезанные заготовки проходят процедуру механической обработки кромки. Данная необходимость является составляющей частью технологии проведения сварочных операций. Снимается фаска с поверхности кромки  под углом, заданным проектными расчетами. Для таких операций используются кромкофрезерные станки либо ручные приспособления. Для контроля угла фаски применяется угломерная техника.

Сборка обработанных заготовок производится при помощи крановой техники. Они укладываются на конвейер, выполняется их фиксация, задается требуемая позиция относительно роликов сборочного стана. Далее запускается процесс автоматической центровки заготовок с последующим гидравлическим обжатием. Дальнейшим действием является выполнение сварочных операций.

Балка сварная двутавровая: сварочные операции

Первоначальная сварка зафиксированных заготовок производится при помощи прихваток. Полки балки по очереди прихватываются к стенкам двутавра, обязательно контролируется соблюдение угла соединения (90⁰). Установленные прихватки при проварке основного шва сплавляются, становятся его частью.

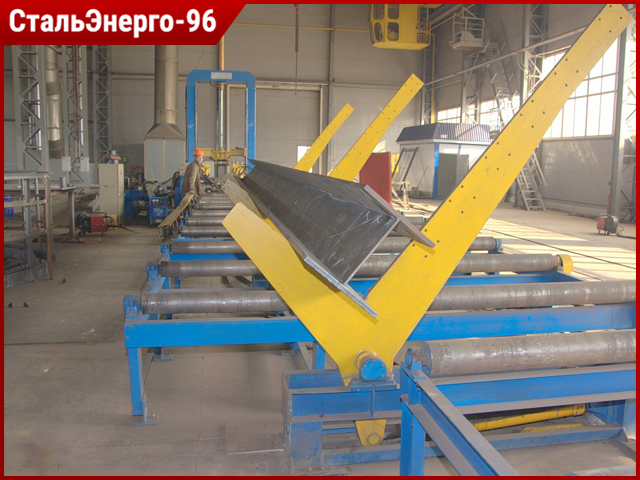

Для нанесения поясных швов применяется технология «в лодочку», для этого балка размещается под углом 45⁰.  Применяемая технология позволяет обеспечить высокое качество проварки шва. Портальная сварочная установка оснащается двумя комплектами сварочных головок. Они могут свободно передвигаться в вертикальной и горизонтальной плоскости, обеспечивая одновременную сварку, которая совмещается с передвижением портала по рельсовому полотну. Для отслеживания положения производимого шва сварочные головки имеют встроенную систему лазерного контроля. Портальная установка снабжена системами, которые подают, фильтруют и убирают лишние флюсовые наплывы.

Проведение сварочных операции приводит к нарушениям геометрических показателей готового изделия, возникает грибовидность полки. Для исправления таких последствий используется специализированное оборудование, которое помогает полностью вернуть необходимые геометрические размеры балки, заданные технической документацией. Применение станков для правки геометрических размеров не наносит ущерба изделиям. Процесс прокатки исключает воздействие на швы, благодаря чему полностью исключается их разрушение, возникновение трещин, надломов.

После выравнивания геометрических размеров, балки проходят процедуру окончательной обварки, которая производится при производстве полуавтоматической сварки в средах защитного газа.

Где купить балку сварную стальную двутавровую

Подобрать необходимую позицию можно в нашем каталоге, представленном на сайте компании. Чтобы оформить заявку достаточно позвонить по контактному номеру телефона 8 (800) 777-18-96. Мы учитываем все технические нюансы и требования наших клиентов. Оптовые покупатели, постоянные заказчики могут воспользоваться нашими дисконтными программами.

Компания ООО "СтальЭнерго-96" является прямым поставщиком сварных балок от производителя. Балка сварная является конструкцией состоящей из листов сваренных друг с другом. Такой вид изделия из металла получается ничем не хуже, чем горячекатаная балка. Производство регламентируется ГОСТом 26020-83, либо СТО АСЧМ 20-93. Высотой балка бывает от 240 до 3500 миллиметров, по толщине от 8 до 50 мм, а по длине до 15,5 метров.

Цена на балку сварную

Наименование	Аналог прокатной балки	Размеры					Площадь поперечного сечения,см2	Масса 1 м,кг	Справочные значения для осей						Примечание ( аналог сечения по документу)
		Н	h	S	t	В			X – Х			Y – Y
		мм.							Iх,см4	Wх,см3	iх,см	Iy,см4	Wy,см3	iy,см
Балка сварная	40Б1	396	372	8	12	200	77,76	61,61	21132,4	1067,293	16,485	1061,587	160,159	4,538	СТО АСЧМ20-93
Балка сварная	40Б2	400	372	8	14	200	85,76	67,89	24300,51	1215,025	16,833	1868,254	186,825	4,667	СТО АСЧМ20-93
Балка сварная	45Б1	446	422	8	12	200	81,76	64,75	27618,58	1238,501	18,379	1601,801	160,18	4,426	СТО АСЧМ20-93
Балка сварная	45Б2	450	422	10	14	200	98,2	77,66	32885,21	1461,565	18,3	1870,183	187,018	4,364	СТО АСЧМ20-93
Балка сварная	50Б1	492	468	10	12	200	94,8	74,99	36195,7	1471,37	19,54	1603,9	160,39	4,113	СТО АСЧМ20-93
Балка сварная	50Б2	496	468	10	14	200	102,8	81,26	41076,44	1656,308	19,989	1870,567	187,057	4,266	СТО АСЧМ20-93
Балка сварная	50Б3	500	468	10	16	200	110,8	87,54	46036,55	1841,462	20,384	2137,233	213,723	4,392	СТО АСЧМ20-93
Балка сварная	55Б1	543	515	10	14	200	113,1	89,35	54488,15	2006,93	21,949	2488,825	226,257	4,691	СТО АСЧМ20-93
Балка сварная	55Б2	547	515	10	16	200	121,9	91,23	61022,73	2231,178	22,374	2843,758	258,523	4,83	СТО АСЧМ20-93
Балка сварная	60Б1	596	564	10	16	200	120,4	95,08	68788,17	2308,328	23,903	2138,033	213,803	4,214	СТО АСЧМ20-93
Балка сварная	60Б2	600	564	12	18	200	139,68	110,65	78930,37	2631,012	23,771	2408,122	240,812	4,152	СТО АСЧМ20-93
Балка сварная	70БС	693	661	12	16	230	152,92	120,61	113228,7	3267,784	27,211	3254,052	282,961	4,613	СТО АСЧМ20-93
Балка сварная	70Б1	691	659	12	16	260	162,28	127,96	123406,9	3571,834	27,576	4696,423	361,263	5,38	СТО АСЧМ20-93
Балка сварная	70Б2	697	657	14	20	260	195,98	154,85	152286,1	4396,759	27,876	5873,69	451,822	5,475	СТО АСЧМ20-93
Балка сварная	80Б1	791	755	14	18	280	206,5	163,11	200814,2	5077,477	31,184	6602,864	471,633	5,655	ГОСТ 26020-93
Балка сварная	80Б2	798	758	14	20	280	218,12	172,23	220327,5	5521,992	31,782	7334,666	523,905	5,799	ГОСТ 26020-93
Балка сварная	90Б1	893	853	16	20	300	256,48	202,34	311432,1	6974,963	34,846	9029,116	601,941	5,933	ГОСТ 26020-93
Балка сварная	90Б2	900	856	16	22	300	268,96	212,14	338074,6	7512,768	35,454	9929,218	661,948	6,076	ГОСТ 26020-93
Балка сварная	100Б1	990	946	16	22	320	292,16	230,35	442768	8944,808	38,929	12047,22	752,951	6,421	ГОСТ 26020-93
Балка сварная	100Б2	998	948	18	25	320	330,64	260,56	506570,6	10151,72	39,142	13699,41	856,213	6,437	ГОСТ 26020-93
Балка сварная	100Б3	1006	946	18	30	320	362,28	285,39	584369,1	11617,68	40,163	16429,98	1026,873	6,734	ГОСТ 26020-93
Балка сварная	100Б4	1013	949	20	32	320	394,6	310,77	635348,7	12543,9	40,126	17539,53	1096,221	6,667	ГОСТ 26020-93
Балка сварная	40Ш1	383	355	10	14	300	119,5	94,37	32335,77	1688,552	16,45	6302,958	420,197	7,623	СТО АСЧМ20-93
Балка сварная	40Ш2	390	358	10	16	300	131,8	104,03	37414,28	1918,681	16,848	7202,983	480,199	7,393	СТО АСЧМ20-93
Балка сварная	45Ш1	440	404	12	18	300	159,48	123,84	54705,77	2486,626	18,698	8105,818	540,388	7,197	СТО АСЧМ20-93
Балка сварная	50Ш1	482	450	12	16	300	150	118,32	61250,42	2541,511	20,207	7206,48	480,432	6,931	СТО АСЧМ20-93
Балка сварная	50Ш2	487	451	16	18	300	180,16	142,43	71649,81	2942,497	19,942	8115,394	541,026	6,712	СТО АСЧМ20-93
Балка сварная	50Ш3	493	453	16	20	300	192,48	152,1	79553,32	3227,315	20,33	9015,462	601,031	6,844	СТО АСЧМ20-93
Балка сварная	50Ш4	499	449	18	25	300	230,82	182,2	97909,45	3924,227	20,596	11271,82	751,455	6,988	СТО АСЧМ20-93
Балка сварная	60Ш1	582	546	12	18	300	173,52	137,22	102192,2	3511,76	24,268	8107,862	540,524	6,836	СТО АСЧМ20-93
Балка сварная	60Ш2	589	549	16	20	300	207,84	164,16	119230,9	4048,586	23,951	9018,739	601,249	6,587	СТО АСЧМ20-93
Балка сварная	60Ш3	597	547	18	25	300	248,46	196,05	147322,2	4935,418	24,35	11276,58	751,772	6,737	СТО АСЧМ20-93
Балка сварная	60Ш4	605	545	20	30	300	289	227,87	175896	5814,744	24,671	13536,33	902,422	6,844	СТО АСЧМ20-93
Балка сварная	70Ш1	692	652	14	20	300	211,28	166,86	167851,4	4851,198	28,186	9014,909	600,994	6,532	СТО АСЧМ20-93
Балка сварная	70Ш2	698	648	16	25	300	253,68	200,14	206206,2	5908,487	28,511	11272,12	751,475	6,666	СТО АСЧМ20-93
Балка сварная	70Ш3	707	647	18	28	300	284,46	224,31	232098,3	6603,08	28,564	12631,44	842,096	6,664	СТО АСЧМ20-93
Балка сварная	70Ш4	715	651	20	32	300	322,2	253,93	270061	7554,153	28,951	14443,4	962,893	6,695	СТО АСЧМ20-93
Балка сварная	70Ш5	725	653	25	36	300	379,25	299,28	314592	8678,4	28,801	16285,03	1085,668	6,553	СТО АСЧМ20-93
Балка сварная	80Ш1	782	746	14	18	300	212,44	167,77	206062,5	5270,141	31,144	8117,059	541,137	6,181	СТО АСЧМ20-93
Балка сварная	80Ш2	792	748	14	22	300	236,72	186,83	244536,3	6175,159	32,141	9917,104	661,14	6,473	СТО АСЧМ20-93
Балка сварная	90Ш1	881	841	16	20	300	254,56	200,83	301746,1	6850,081	34,429	9028,706	601,914	5,955	СТО АСЧМ20-93
Балка сварная	90Ш2	890	840	16	25	300	284,4	224,26	359689,7	8028,915	35,563	11278,67	751,911	6,297	СТО АСЧМ20-93
Балка сварная	100Ш1	990	946	16	22	320	292,16	230,35	442768	8944,808	38,929	12047,22	752,951	6,421	СТО АСЧМ20-93
Балка сварная	100Ш2	998	948	18	25	320	330,64	260,56	506570,6	10151,72	39,142	13699,41	856,213	6,437	СТО АСЧМ20-93
Балка сварная	100Ш3	1006	946	18	30	320	362,28	285,96	584369,1	11617,68	40,163	16429,98	1026,873	6,734	СТО АСЧМ20-93
Балка сварная	100Ш4	1013	949	20	32	320	394,6	311,33	635348,7	12543,9	40,126	17539,53	1096,221	6,667	СТО АСЧМ20-93
Балка сварная	40К1	394	358	12	18	398	186,24	147,2	55267,84	2805,474	17,227	18918,59	950,683	10,097	СТО АСЧМ20-93
Балка сварная	40К2	400	356	14	22	400	225,84	178,29	68203,72	3410,186	17,378	23474,81	1173,74	10,195	СТО АСЧМ20-93
Балка сварная	40К3	406	356	16	25	403	258,46	203,9	79245,54	3903,721	17,51	27283,33	1354,011	10,274	СТО АСЧМ20-93
Балка сварная	40К4	414	354	18	30	405	306,72	242,35	96416,05	4657,78	17,73	33232,27	1641,1	10,409	СТО АСЧМ20-93
Балка сварная	40К5	429	357	25	36	400	377,25	297,71	120993,3	5640,715	17,909	38446,48	1922

Ознакомиться со всем ассортиментом продукции, предлагаемой нашей компанией можно на главной странице. Особенно вас может заинтересовать балка двутавровая.
